Kształtki KAN‑therm ultraLINE są w pełni uniwersalne, co pozwala łączyć rury różnego typu tj. PEXC, PERT² z warstwą EVOH oraz PERTAL² z warstwą aluminium. Ta unikalna cecha zapewnia możliwość dowolnej konfiguracji instalacji.

Najważniejszą zaletą konstrukcji kształtek ultraLINE jest ich bezoringowa konstrukcja.

Brak dodatkowych uszczelnień to łatwiejszy montaż, a przede wszystkim mniejsze ryzyko uszkodzenia połączenia.

Kształtka posiada specjalnie wyprofilowany króciec (bez dodatkowych uszczelnień), który umieszcza się w rozszerzonej wcześniej rurze, a następnie nasuwa na połączenie tworzywową tuleję. Rura zaciśnięta jest obwodowo na króćcu złączki w całej płaszczyźnie styku.
Taki sposób połączenia umożliwia prowadzenie instalacji w przegrodach budowlanych (w szlichcie podłogowej i pod tynkiem) bez żadnych ograniczeń.

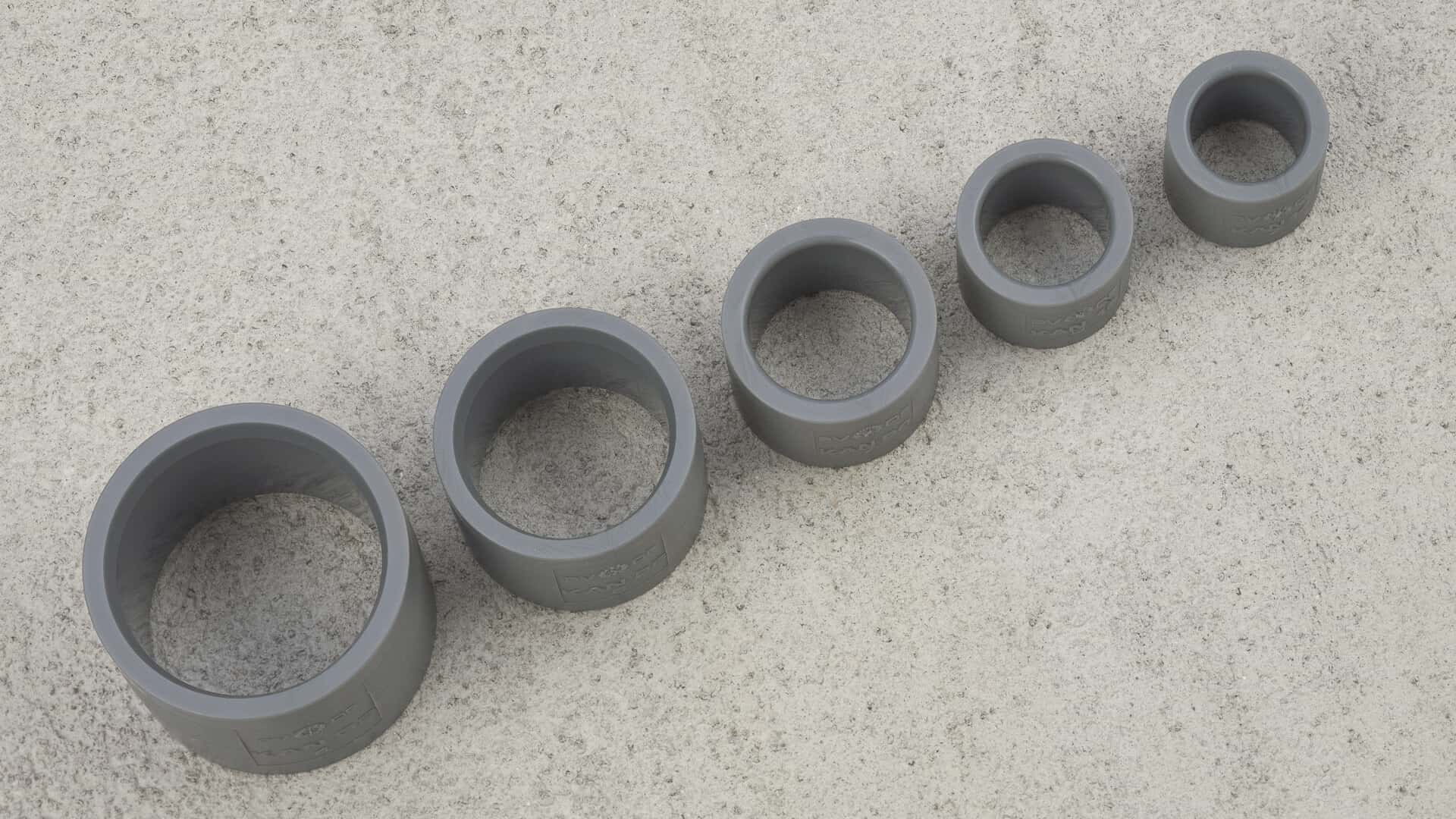

Tuleje nasuwane systemu KAN‑therm ultraLINE stanowią jeden z najważniejszych elementów odpowiedzialnych za połączenie i uszczelnienie rury z kształtką.

Tuleje produkowane są tylko i wyłącznie z wysokiej jakości tworzywa PVDF.

Ich symetryczna konstrukcja to ukłon w stronę osób i ekip wykonawczych.

Montaż tulei na rurze jest dowolny, nie wymaga konkretnego ustawienia. To duże udogodnienie dla instalatorów i gwarancja poprawnie wykonanych połączeń.

Konstrukcja ultraLINE to nowe standardy w instalacjach

Kształtki ultraLINE to ponad 30 lat doświadczeń na rynku, nieustannych poszukiwań i badań zmierzających do skonstruowania produktu bezpiecznego, wygodnego i odpornego na błędy wykonawcze.

ultraLINE to realizacja wizji produktu doskonałego, będącego symbolem i wyznaczającego najnowsze trendy w technice instalacyjnej.

Zalety systemu KAN‑therm ultraLINE:

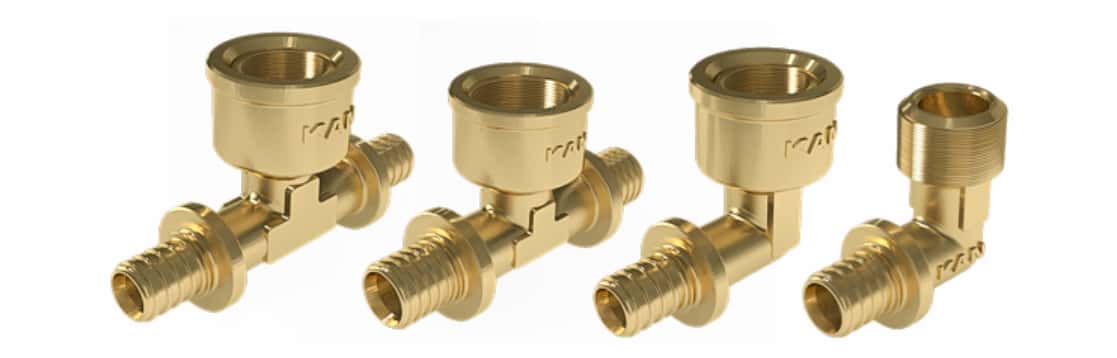

bogata oferta kształtek i złącz z gwintami

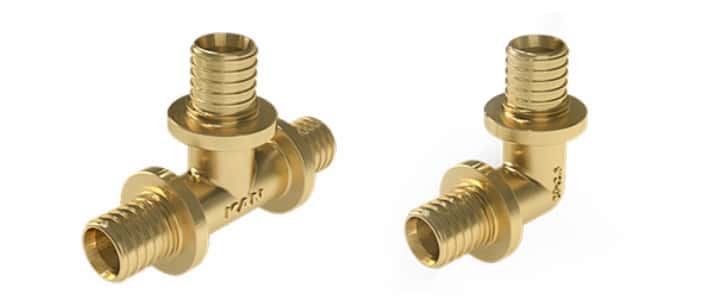

uniwersalność zastosowania, umożliwiająca wykorzystywanie elementów mosiężnych i tworzywowych praktycznie do każdego typu instalacji

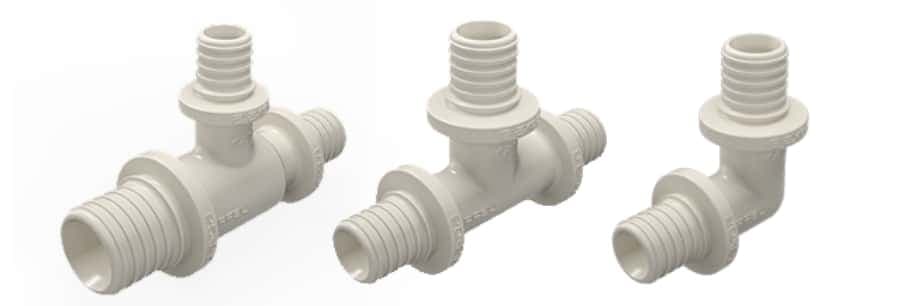

szeroka gama elementów w wykonaniu tworzywowym (PPSU), dająca możliwość optymalizacji kosztów kompletnej inwestycji oraz umożliwiająca zabezpieczenie instalacji przed negatywnymi skutkami oddziaływania wody o niekorzystnym składzie chemicznym
uniwersalna konstrukcja złączek skręcanych, zapewniająca bezpieczne i szczelne połączenia z różnymi typami rur - PEXC, PERT², PERTAL².
zwiększony przekrój wewnętrzny elementów o średnicach 25 i 32 mm, dzięki czemu znacznie poprawiono hydraulikę oraz umożliwiono wykonanie tzw. optymalizacji hydraulicznej projektowanej instalacji
elementy ochrony akustycznej instalacji dostępne w standardowej ofercie
estetyczny wygląd kształtek oraz jasny kolor konstrukcji tworzywowych PPSU znacznie zwiększa widoczność elementu w ciemnych pomieszczeniach
symetryczna konstrukcja nasuwanych tulei minimalizuje ryzyko pomyłek i znacznie podnosi wygodę podczas montażu

Połączenia skręcane ultraLINE

Do łączenia rur systemu KAN‑therm ultraLINE, poza połączeniami z nasuwaną tuleją, można wykorzystywać standardowe połączenia skręcane z wykorzystaniem klucza płaskiego.

Do realizacji takich połączeń w ofercie dostępne są dwa główne rodzaje złączek:

złączki skręcane śrubunkowe
złączki skręcane z gwintami

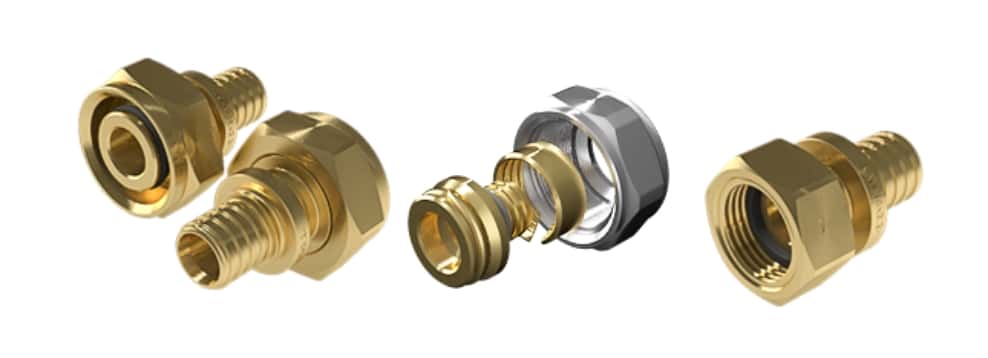

Złączki skręcane śrubunkowe

Uniwersalne śrubunki ultraLINE dostępne są w zakresie średnic 14-20 mm.

Dużą zaletą połączeń śrubunkowych jest ich samoczynne uszczelnienie po skręceniu. Połączenia tego typu nie wymagają stosowania dodatkowego uszczelnienia typu taśma teflonowa lub pakuły.

Połączenia muszą być zlokalizowane w miejscach dostępnych.

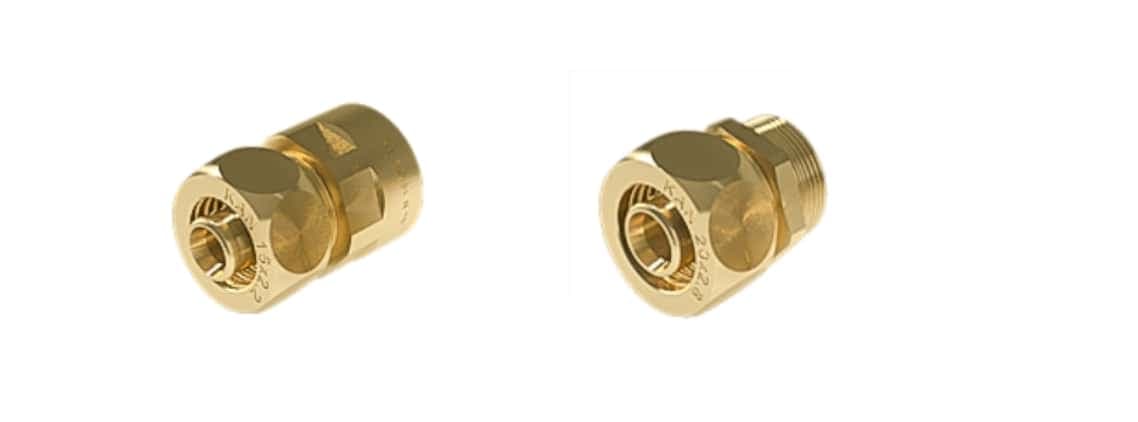

Złączki skręcane i przejściowe

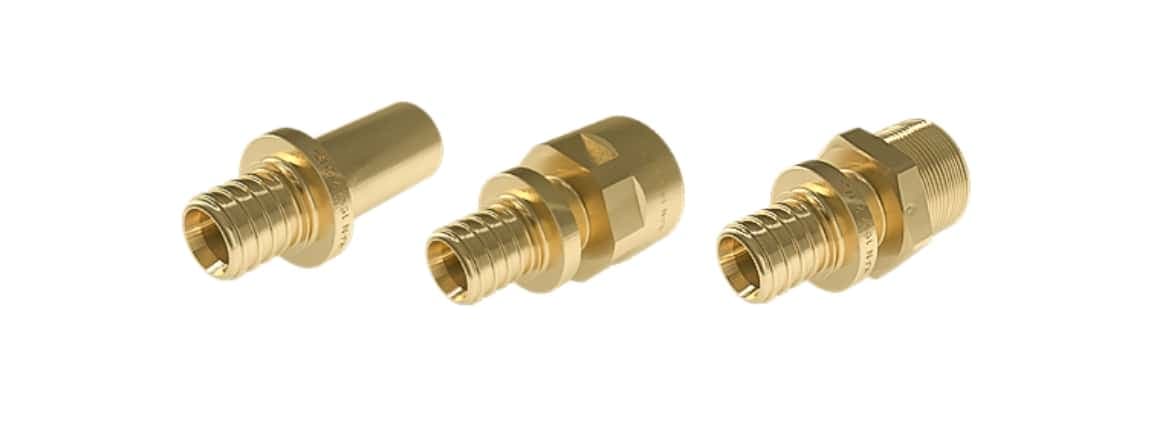

Uniwersalne złączki skręcane z gwintami wewnętrznymi, zewnętrznymi lub tzw. łączniki, dostępne w zakresie średnic 14-20 mm.

Złączki skręcane od strony podłączenia rury nie wymagają stosowania dodatkowych uszczelnień – szczelność gwarantuje odpowiednia konstrukcja króćca złączki, na który montowana jest rura. Od strony gwintu (wewnętrznego lub zewnętrznego) należy zastosować dodatkowe uszczelnienie w postaci pakuł.

Łączniki skręcane, z uwagi na specyfikę kształtki i jej konstrukcję nie wymagają dodatkowego uszczelnienia.

Połączenia skręcane muszą być zlokalizowane w miejscach dostępnych.

Złączki skręcane oraz śrubunki posiadają konstrukcję, która umożliwia jednoczesny montaż rur PEXC i PERT² z warstwą EVOH oraz PERTAL² z warstwą aluminium.

Dzięki uniwersalnej konstrukcji złączek i śrubunków unikamy dublowania oferty kształtek, co przekłada się na bardziej elastyczny i wygodny montaż, a także oszczędność miejsca na składowanie elementów.
