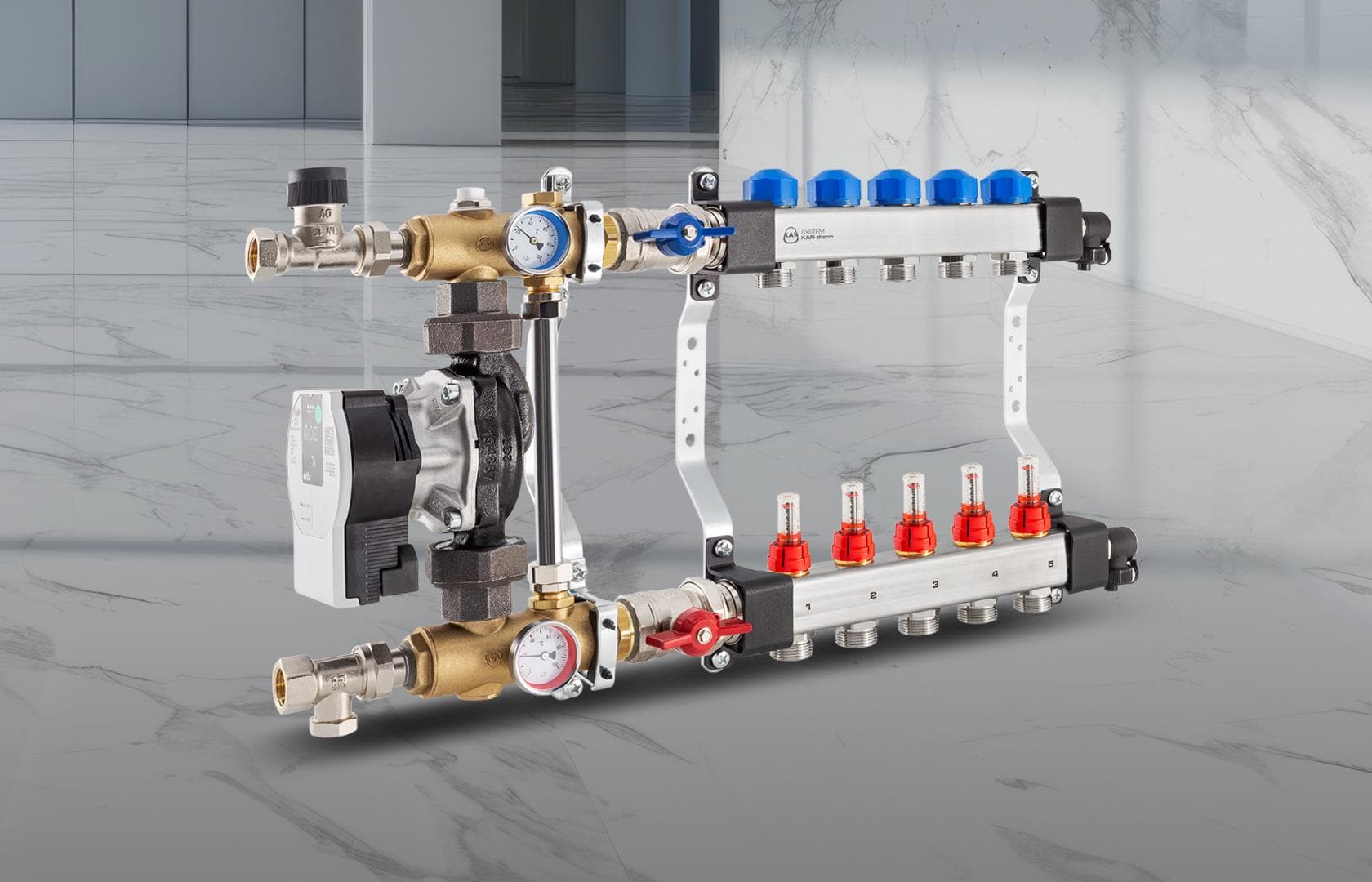

Grupa pompowa systemu ogrzewania podłogowego

Działanie grupy pompowej stałowartościowej – wyjaśnienie

Układ działa na zasadzie zmieszania wody grzewczej pochodzącej ze źródła ciepła z wodą powracającą z wężownic ogrzewania płaszczyznowego.

Pompa mieszająca część wody (o temperaturze odpowiedniej dla ogrzewania płaszczyznowego) kieruje do belki rozdzielacza zasilającej wężownice oraz część (poprzez zawór regulacyjny ZR) do rurociągu powrotnego instalacji zasilającej układ.

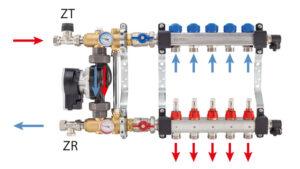

Rozdzielacz z układem mieszającym USFP – kierunki przepływów

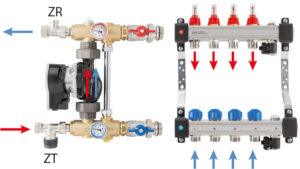

Grupa pompowa stałowartościowa z rozdzielaczem UFST – kierunki przepływów

Zawory ZR i ZT – do czego służą?

Odpowiedni stopień zmieszania wody uzyskuje się zmieniając nastawę zaworu regulacyjnego ZR. Podawana do układu woda zasilająca przed zmieszaniem przepływa przez zawór termostatyczny ZT, który może być sterowany głowicą z czujnikiem przylgowym umieszczonym na belce rozdzielacza zasilającego wężownice. Zawór umożliwia ustawienie stałej temperatury zabezpieczenia przed przegrzaniem (uniemożliwia podanie na instalację płaszczyznową temperatury wyższej od nastawionej).

Regulacja temperatury podłogówki – jak działa?

Regulacja mocy grzejnika płaszczyznowego odbywa się poprzez zawory termostatyczne umieszczone w belce rozdzielacza, sterowane przez siłowniki elektryczne połączone z termostatami pokojowymi.

Wbudowane w zestawie obejście (by‑pass z zaworem regulacyjnym) zabezpiecza pompę w przypadku jednoczesnego zamknięcia wszystkich zaworów na rozdzielaczu zasilającym i odcięcia wszystkich wężownic (np. przy jednoczesnym zamknięciu się wszystkich siłowników na zaworach termostatycznych rozdzielacza).

Grupa pompowa a źródło ciepła

Układy te nie będą prawidłowo funkcjonować z niskotemperaturowymi źródłami ciepła np. kotłami kondensacyjnymi lub pompami ciepła. Minimalna wymagana temperatura zasilania układu (celem zapewnienia odpowiedniej temperatury wody po zmieszaniu), wynosi 60 °C. Z tego powodu do współpracy z niskotemperaturowymi źródłami ciepła polecamy stosowanie układów mieszających opartych o zawory termostatyczne trójdrogowe.

Grupy pompowe stałowartościowe, a także rozdzielacze wyposażone w zintegrowany układ mieszający serii USFP i USVP umożliwiają pracę w instalacjach ogrzewania płaszczyznowego do 10 obwodów (maksymalne obciążenie cieplne do 15 kW).

Działanie grupy pompowej z termostatycznym zaworem trójdrogowym

Układ zasilany jest gorącą wodą z instalacji poprzez termostatyczny zawór trójdrogowy, oraz z powrotu wężownic ogrzewania podłogowego (belka powrotna), dzięki czemu następuje mieszanie i obniżenie temperatury wody podawanej na belkę zasilającą rozdzielacza (zasilającą wężownice ogrzewania podłogowego). Obieg wody w instalacji płaszczyznowej wymuszony jest działaniem zabudowanej pompy. Poprzez króciec powrotny woda powraca do instalacji.

Jak ustawić temperaturę ogrzewania podłogowego w instalacji z zaworem trójdrogowym?

Odpowiednią temperaturę czynnika po zmieszaniu uzyskuje się poprzez zmianę nastawy na termostatycznym zaworze trójdrogowym.

W przypadku gdy na wszystkich obwodach wężownic montowane są siłowniki elektryczne, należy wyposażyć automatykę sterującą w moduł wyłączający pompę w momencie zamknięcia się wszystkich obwodów. Alternatywnie można pozostawić jeden obwód rozdzielacza bez sterowania automatycznego. Zabezpieczy to pompę przed tłoczeniem wody na zamkniętą instalację.

Grupa pompowa z termostatycznym zaworem trójdrogowym – prawidłowe podłączenie

Należy zwrócić uwagę na poprawne włączenie układu do pozostałej części instalacji. Zawór mieszający powinien być podłączony do przewodu zasilającego, króciec powrotny do przewodu powrotnego. W przypadku instalacji rozbudowanych, może okazać się konieczne zastosowanie dodatkowego zaworu dławiącego na wlocie do grupy pompowej.

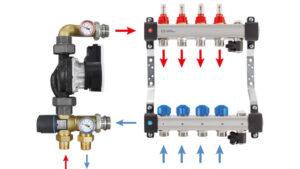

Grupa pompowa z termostatycznym trójdrogowym zaworem mieszającym UFST – kierunki przepływów

Regulacja termostatycznego zaworu mieszającego – tabela

Celem ustawienia żądanej temperatury po zmieszaniu, należy zdjąć tworzywowy kapturek zabezpieczający zaworu trójdrogowego (mocowanie na zatrzask) i wybrać odpowiednią nastawę zaworu:

Wartości temperatury podane z dokładnością ± 2 °C.

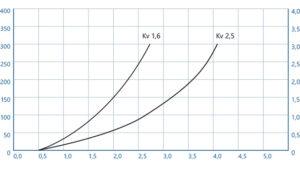

Charakterystykę hydrauliczną zaworu obrazuje poniższy diagram:

Grupy pompowe tego typu dostarczane są z zaworami termostatycznymi trójdrogowymi o dwóch różnych Kv (1,6 i 2,5):

• Grupy pompowe z termostatycznym zaworem trójdrogowym o Kv = 1,6 należy stosować do mniejszych układów (do 6 obwodów grzewczych o obciążeniu mocą cieplną do 7,5 kW).
• Grupy pompowe z termostatycznym zaworem trójdrogowym o Kv = 2,5 można stosować z większymi układami (do 12 obwodów grzewczych o obciążeniu mocą cieplną do 15 kW).

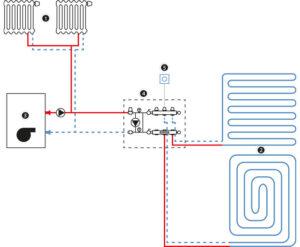

Miejscowy układ zmieszania – schemat

Miejscowy układ zmieszania

1. Ogrzewanie wysokotemperaturowe.
2. Ogrzewanie płaszczyznowe/
3. Źródło ciepła.
4. Układ mieszający KAN-therm, pompowy, z zaworem regulacyjnym z głowicą termostatyczną z kapilarą i czujnikiem przylgowym.
5. Termostaty pokojowe.
