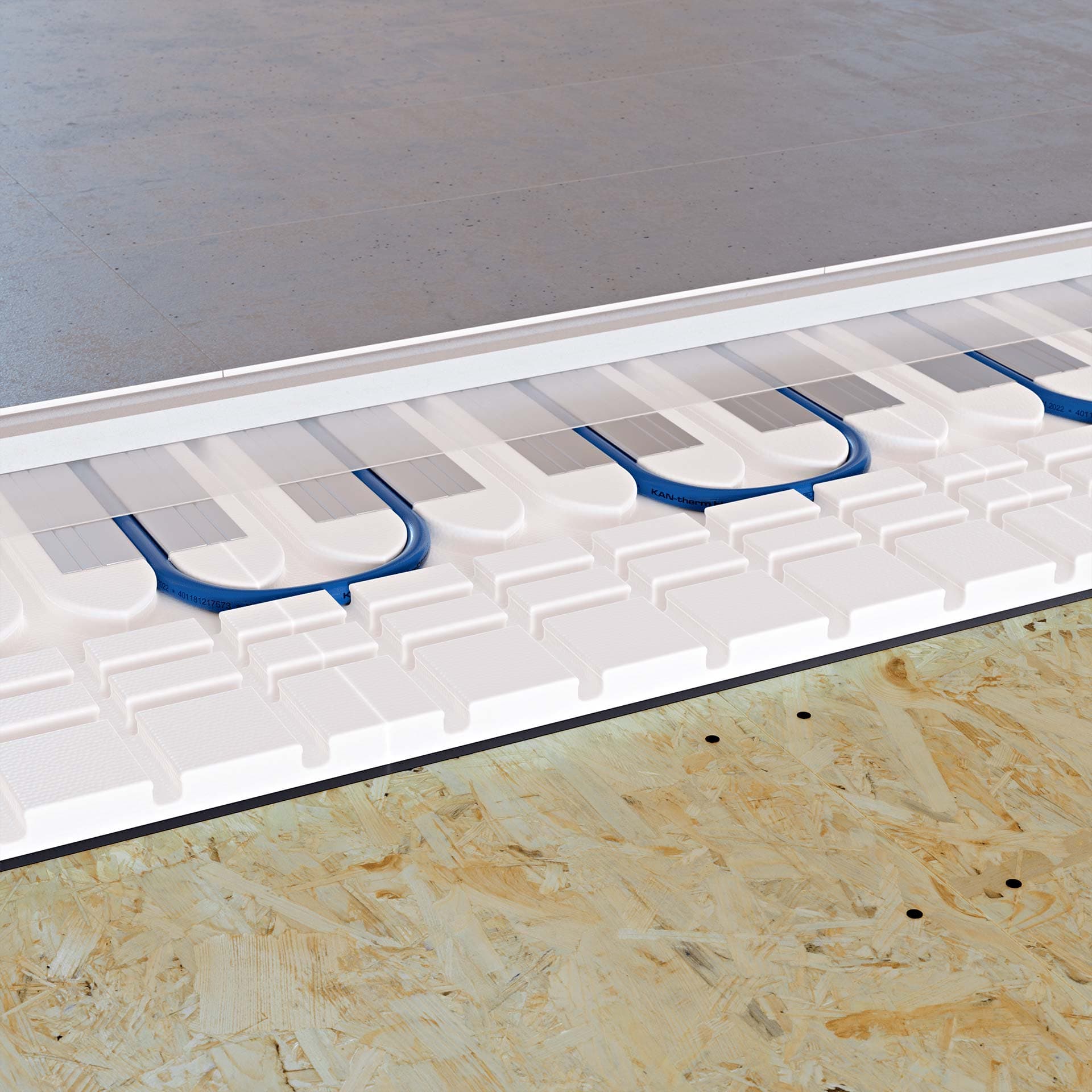

System KAN-therm TBS to konstrukcja lekka, prosta i łatwa w instalacji. W jego skład wchodzą:

płyta styropianowa z profilowanymi rowkami
płyta uzupełniająca
metalowy profil
folia PE

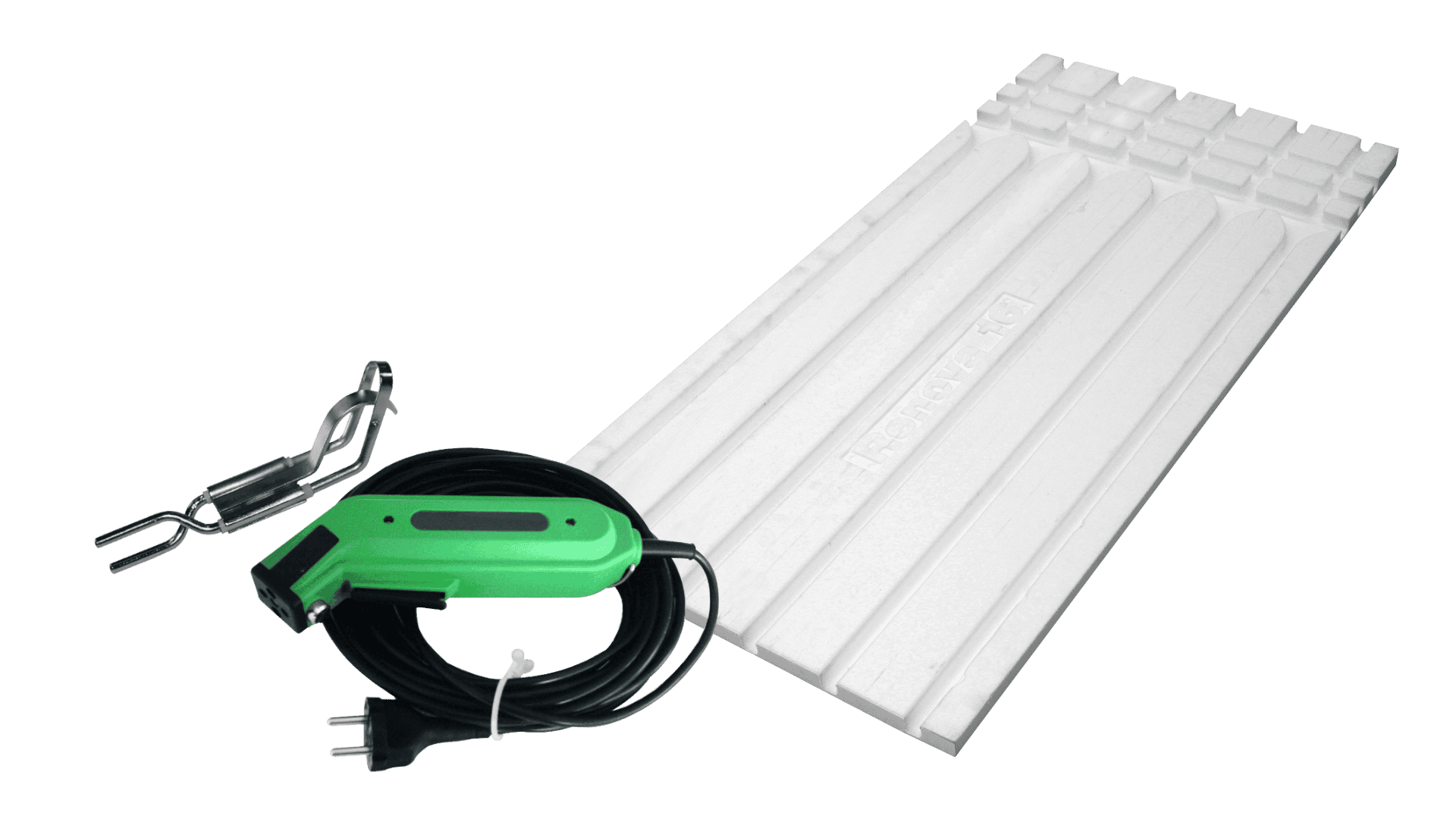

Płyty styropianowe TBS

Podstawę systemu stanowi płyta izolacyjna styropianowa EPS 200 ze specjalnie profilowanymi rowkami do zamocowania rur grzewczych. Dodatkowo system oferuje płyty izolacyjne uzupełniające.

Dostarczane płyty posiadają wymiar 0,5 m x 1,0 m.

System KAN‑therm TBS umożliwia układanie rur o średnicy 14 mm i 16 mm z rozstawem 167 – 250 – 333 mm.

Układanie płyt profilowanych TBS musi uwzględniać planowany kształt wężownicy, zalecany jest kształt meandrowy. Płyta izolacyjna uzupełniająca TBS stosowana jest w sytuacji, gdy profil płyt podstawowych uniemożliwia dojście rurami do rozdzielacza (zagęszczenie rur). W takich sytuacjach wycina się żądany profil wycinarką TBS, w płycie uzupełniającej.

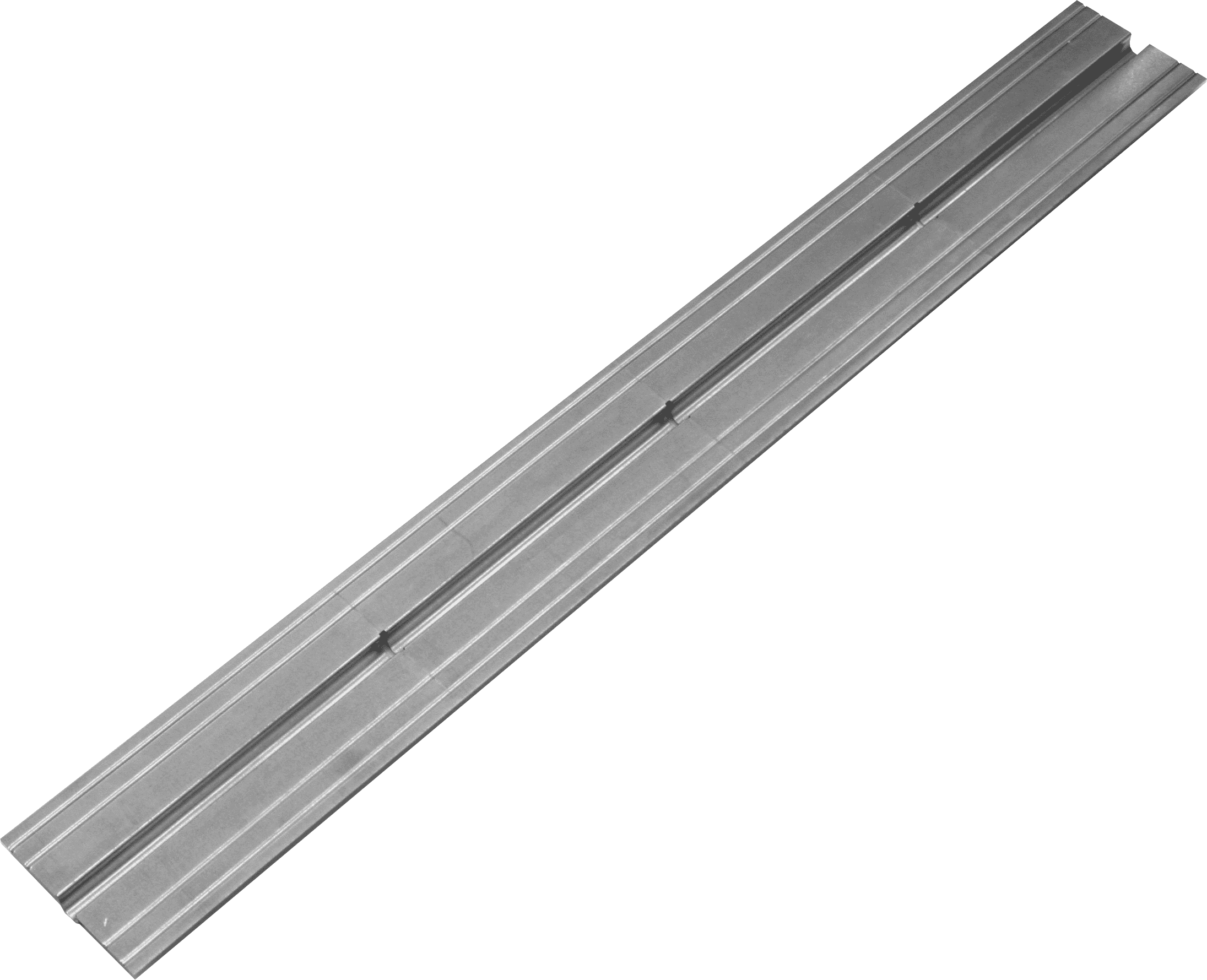

Metalowy Profil TBS

Zadaniem profilu jest zwiększenie powierzchni oddawania ciepła przez rury grzewcze.

Profile dostarczane są w formie pojedynczych elementów o wymiarach 1,0 m x 0,12 m.

Profil metalowy jest montowany w ułożonych płytach profilowanych TBS, a następnie wewnątrz profilu umieszczana jest rura. Profil metalowy posiada nacięcia poprzeczne, co umożliwia łatwe regulowanie jego długości poprzez odłamanie, co 250 mm.

Profil metalowy powinien być tak układany, aby jego krawędź kończyła się o około 50 mm przed początkiem zmiany kierunku rur (unikanie tarcia rur o profil w wyniku wydłużeń termicznych).

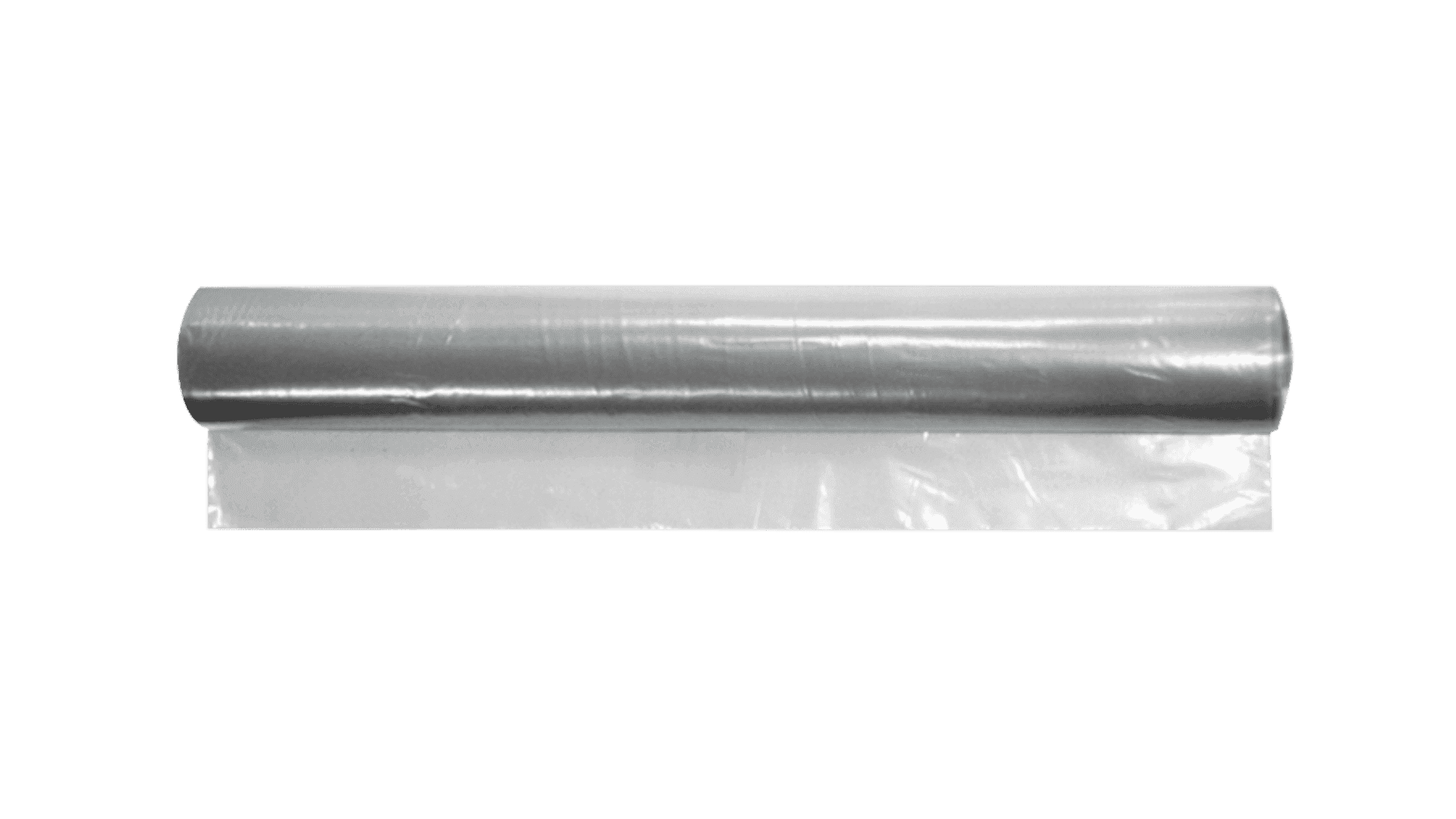

Folia PE

Ma za zadanie zniwelowanie hałasów pochodzących z pracy termicznej instalacji.

Dostarczana jest zazwyczaj w rulonach o szerokości 2 m i długości nawet do 50 m.

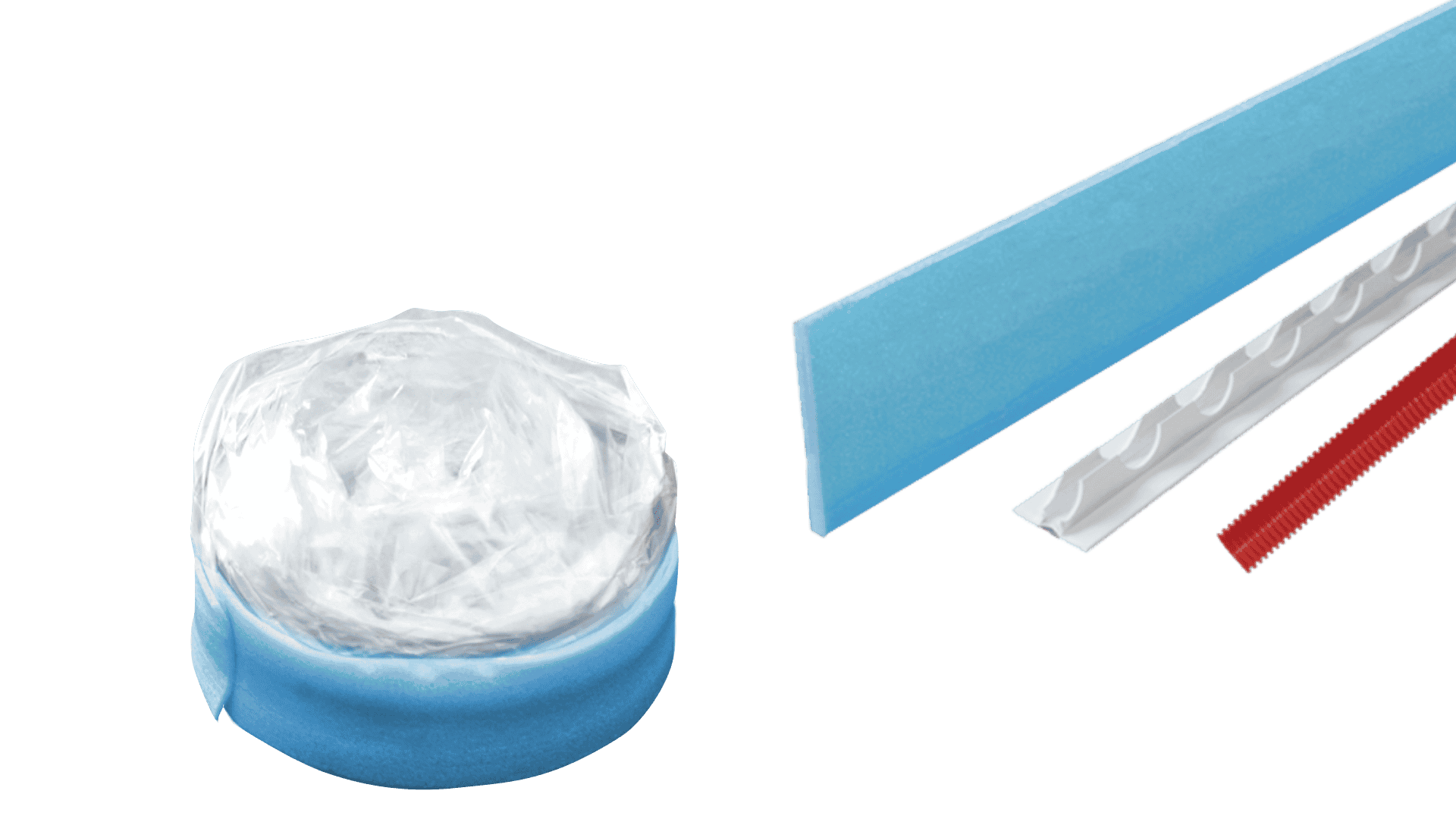

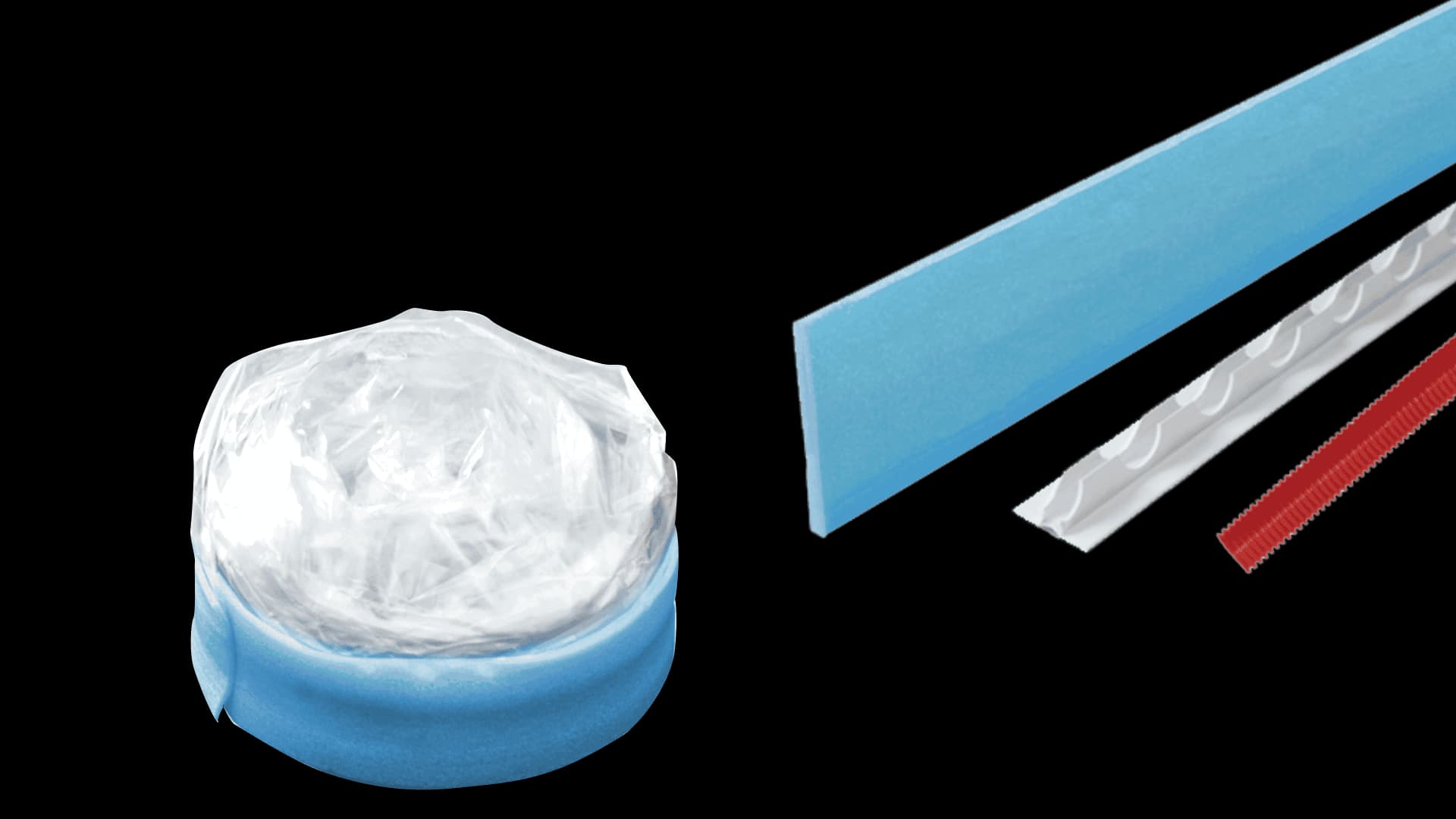

Elementy uzupełniające

Do optymalnej eksploatacji, kompletna instalacja płaszczyznowa może wymagać zastosowania dodatkowych materiałów:

taśma przyścienna pełniąca rolę oddzielenia płyty grzewczej od elementów konstrukcyjnych budynku
profil dylatacyjny, za pomocą którego możemy podzielić duże powierzchnie na mniejsze
