Rail

Montaż

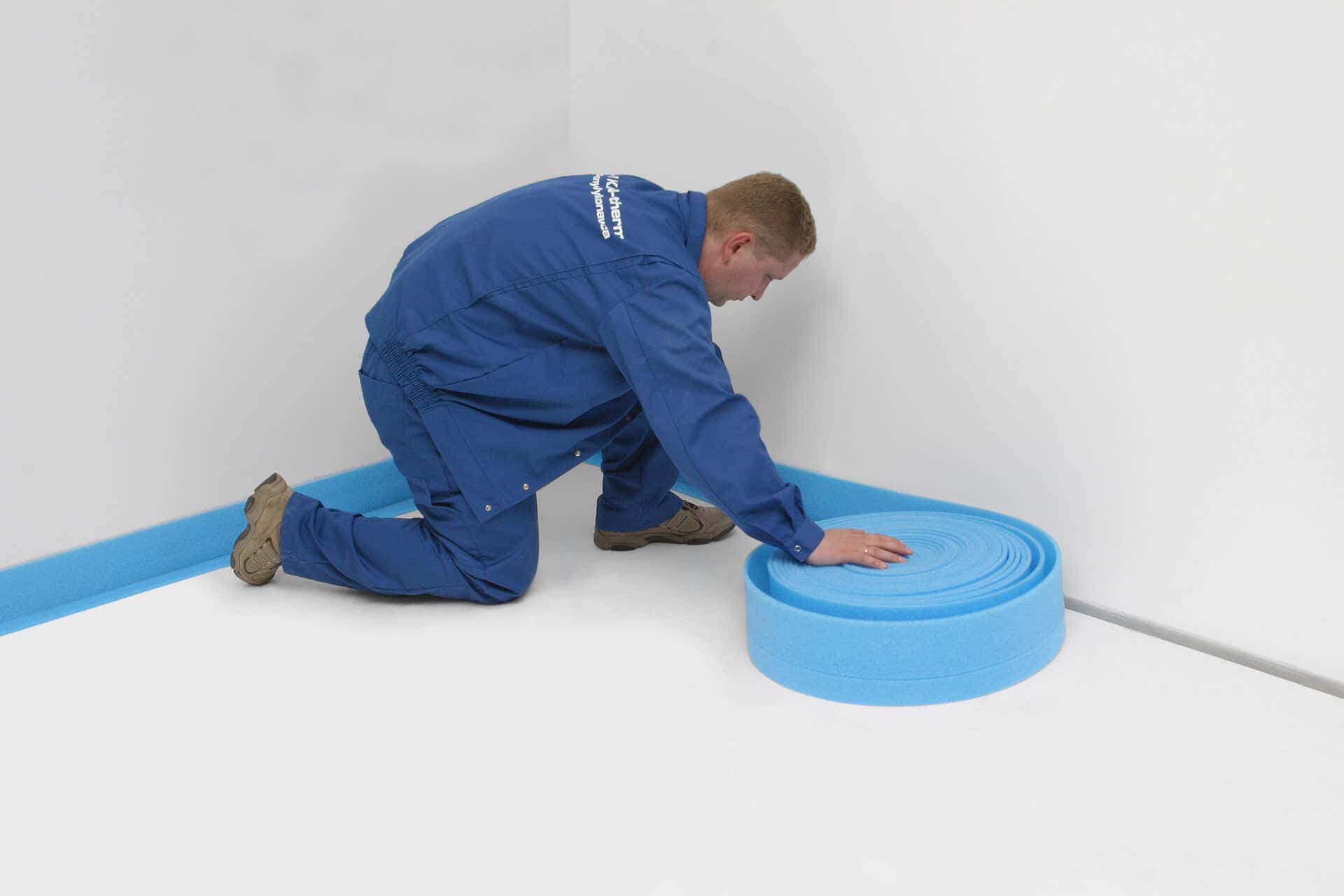

1. W przypadku instalacji ogrzewania i chłodzenia podłogowego pierwszym etapem jest rozłożenie taśmy brzegowej wzdłuż przegród budowlanych pomieszczenia.

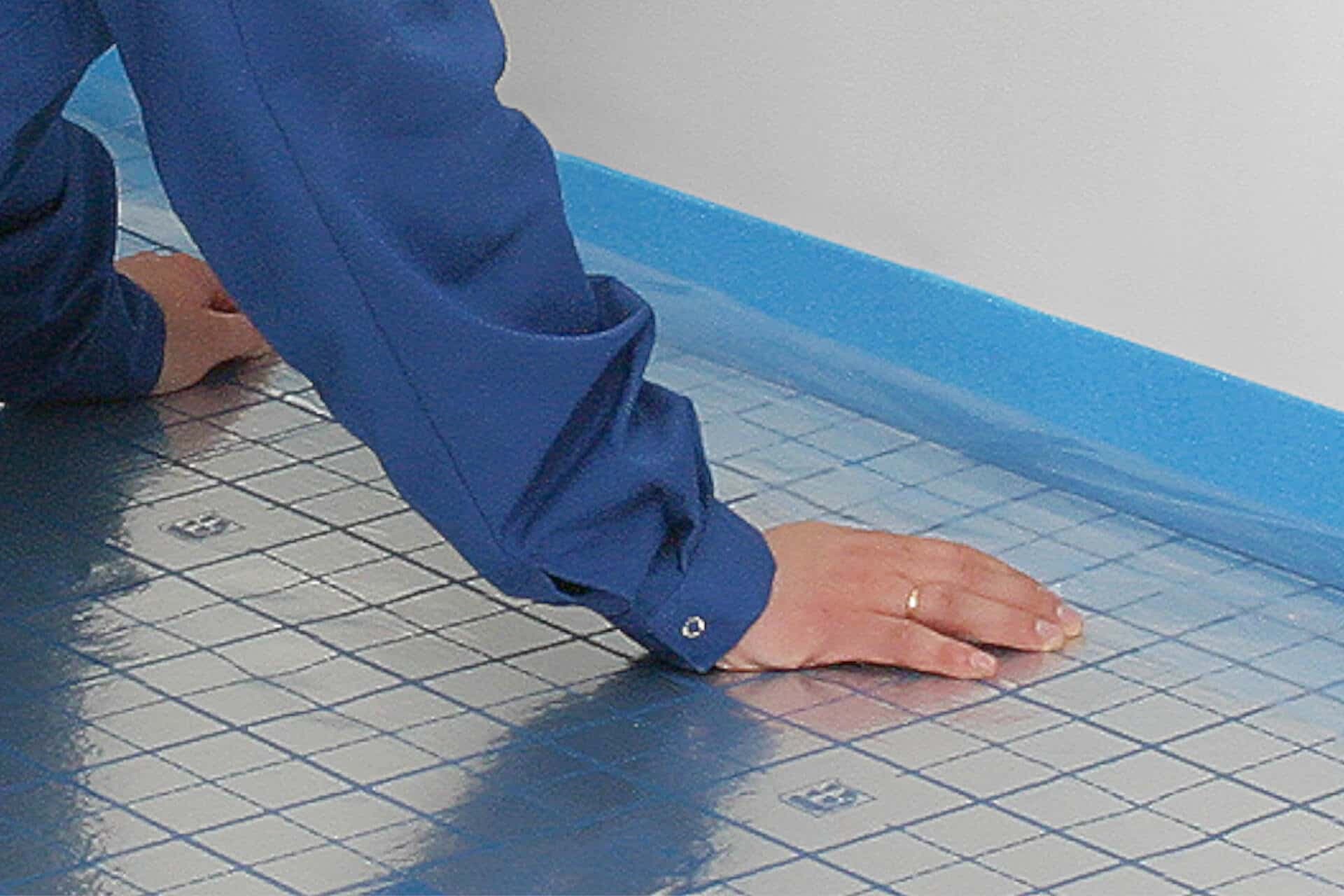

2. Następnie rozkładamy styropian z folią, a zakładki folii wykładamy na sąsiednie płyty styropianowe.

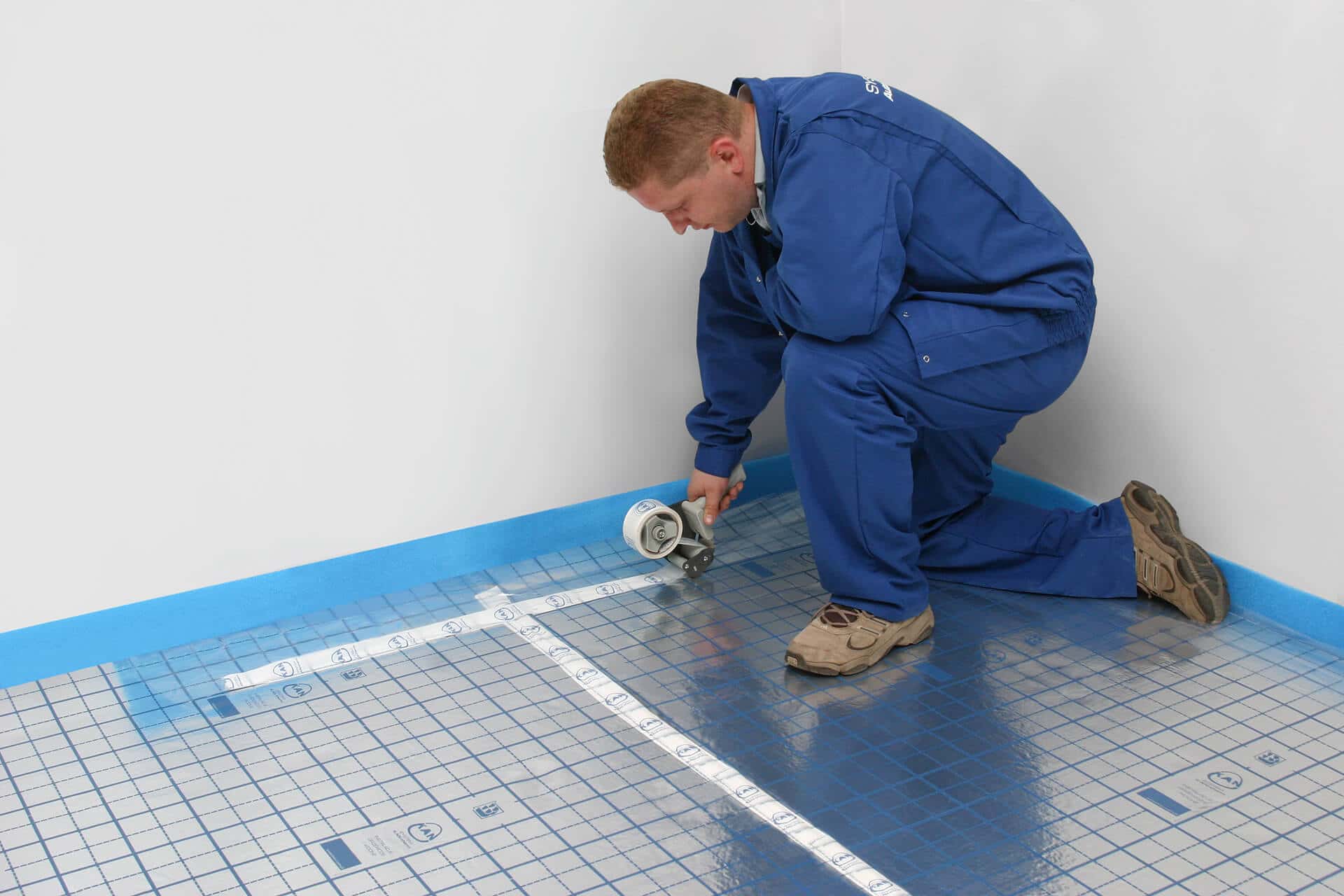

3. Poszczególne arkusze styropianowe należy połączyć taśmą klejącą w celu lepszej izolacji od strony jastrychu. Podobnie należy zrobić z folią znajdującą się na taśmie brzegowej. Folię należy wyłożyć na styropian i skleić taśmą samoprzylepną.

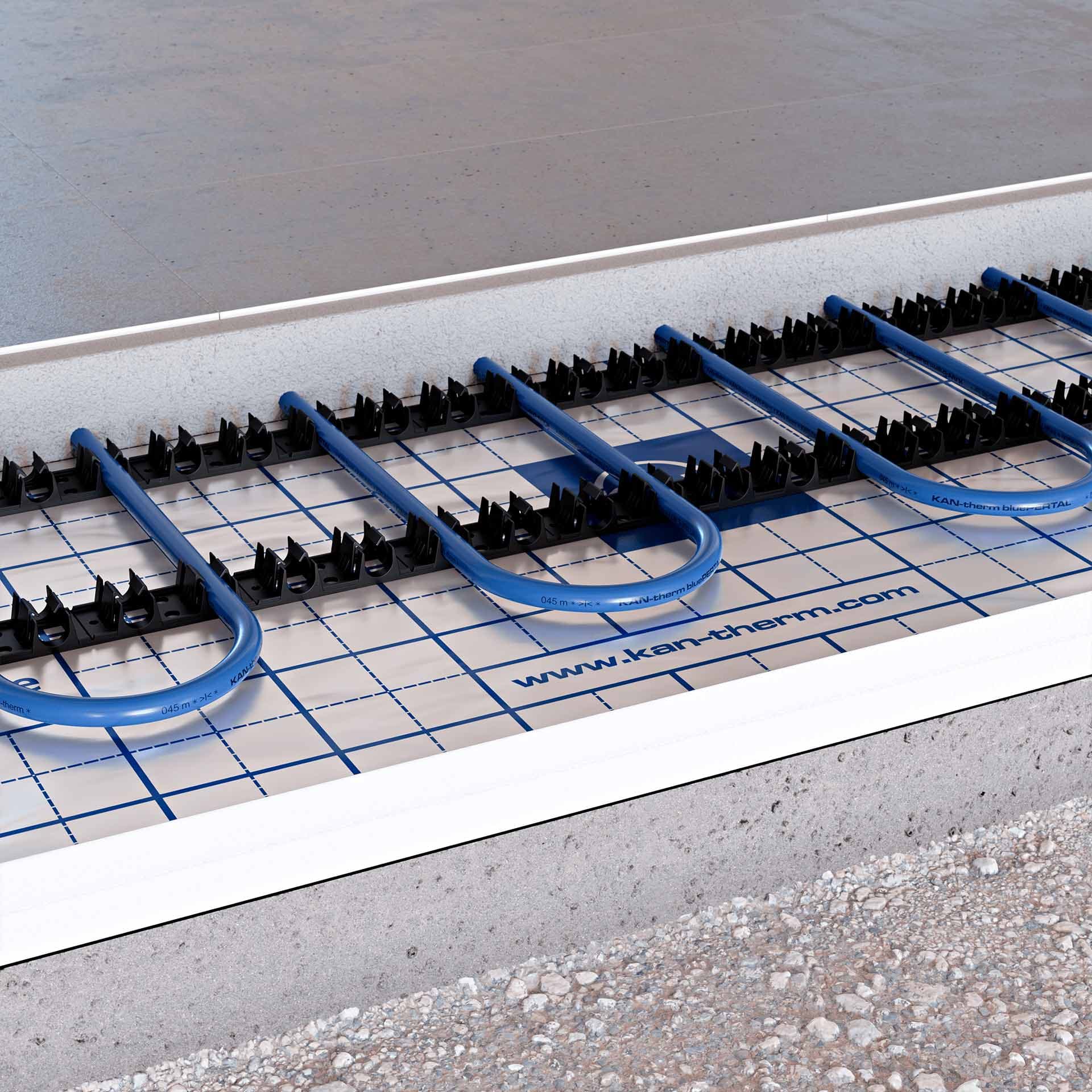

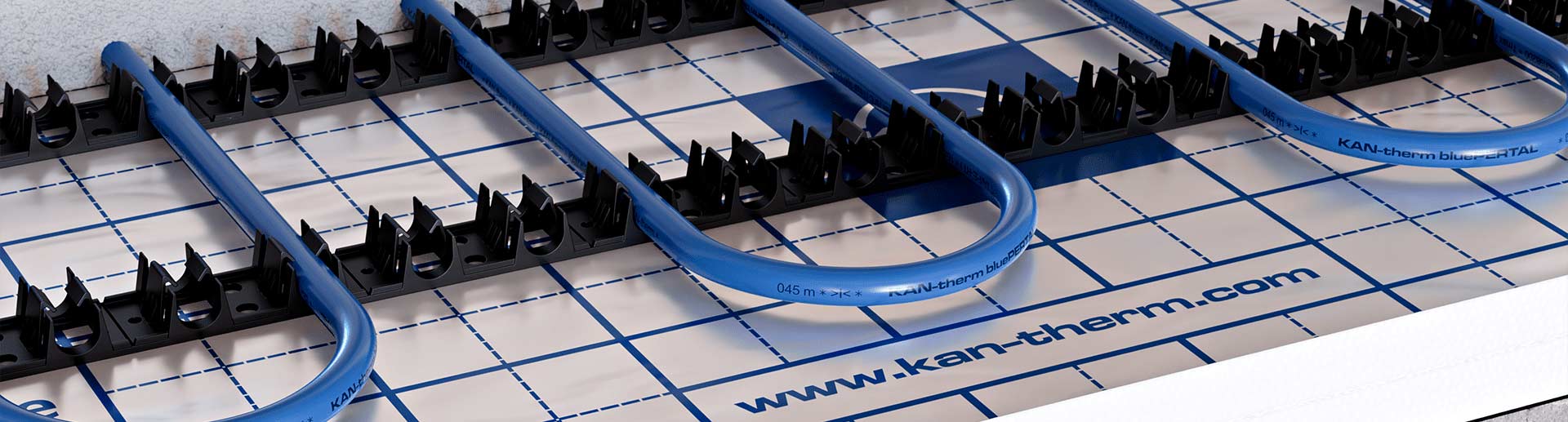

4. Na rozłożoną płytę styropianową mocuje się listwę tworzywową Rail. Rura wciskana jest w specjalne przystosowane do tego otwory w listwie Rail.

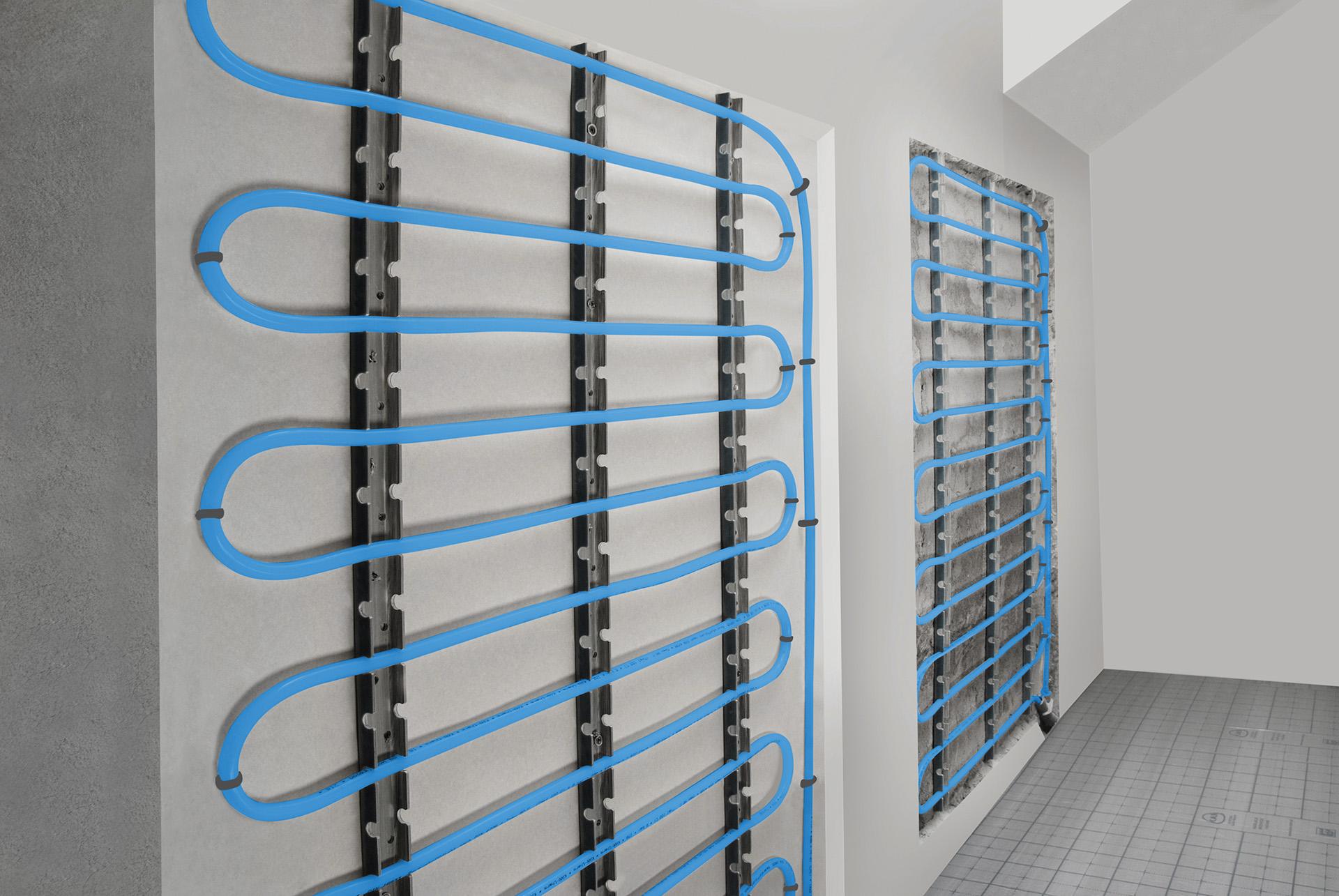

5. W przypadku ogrzewania i chłodzenia ściennego listwy tworzywowe montowane są do ściany za pomocą kołków rozporowych.

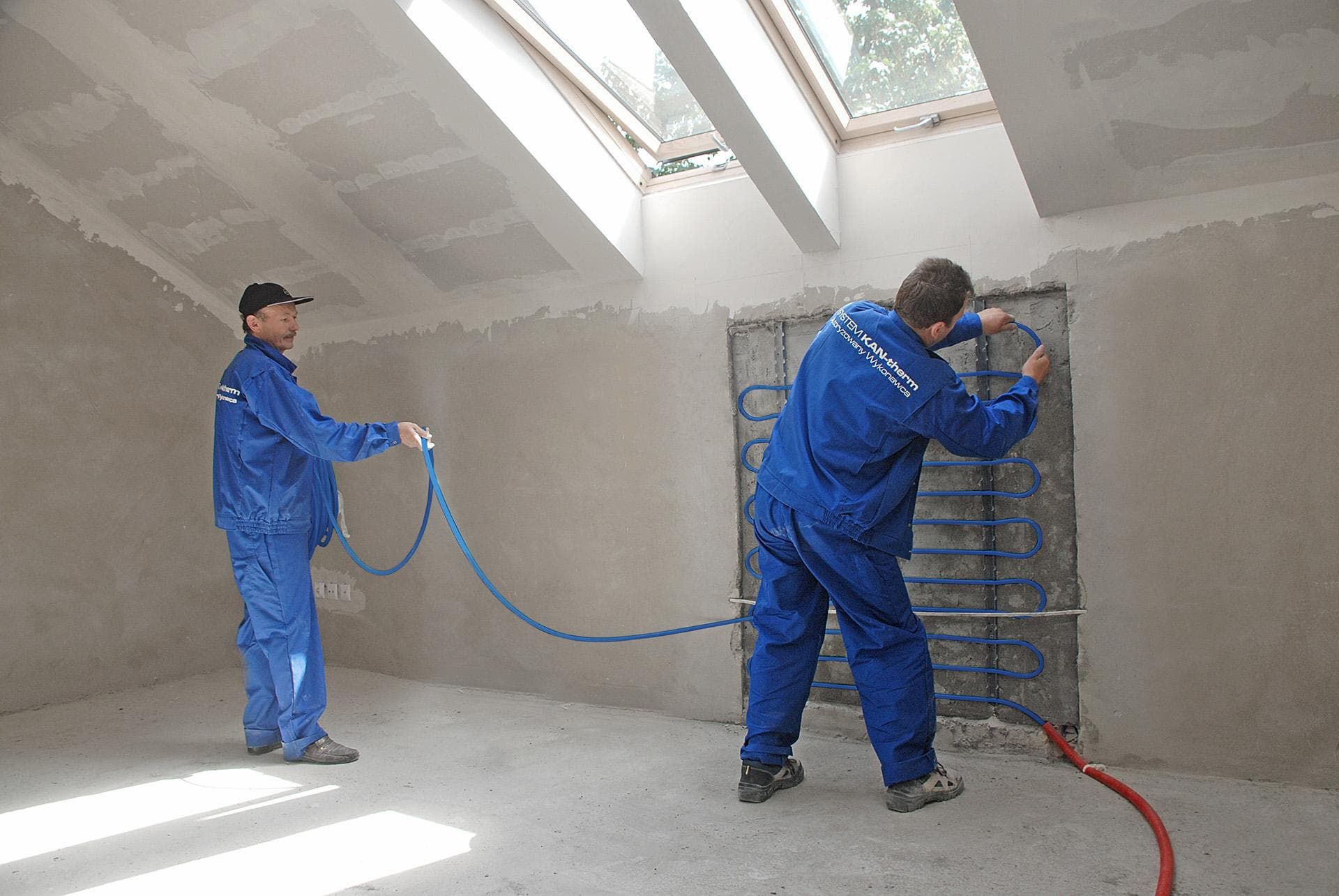

6. Do zamocowanej na ścianie listwy Rail wkładana jest rura w specjalnie przystosowane do tego otwory.
