Łączenie elementów systemu KAN-therm Copper Gas wykorzystuje prostą, szybką, a przede wszystkim bezpieczną (brak pracy z otwartym ogniem) technikę „Press” – polegającą na zaprasowaniu kształtki na rurze za pomocą specjalnych zaciskarek.

Wszystkie narzędzia przeznaczone do montażu systemu KAN-therm Copper Gas są łatwe w obsłudze i nie wymagają posiadania specjalnych uprawnień.
Przekonaj się jakie to proste!
Wystarczy kilka łatwych kroków, żeby uzyskać poprawne i szczelne połączenie:

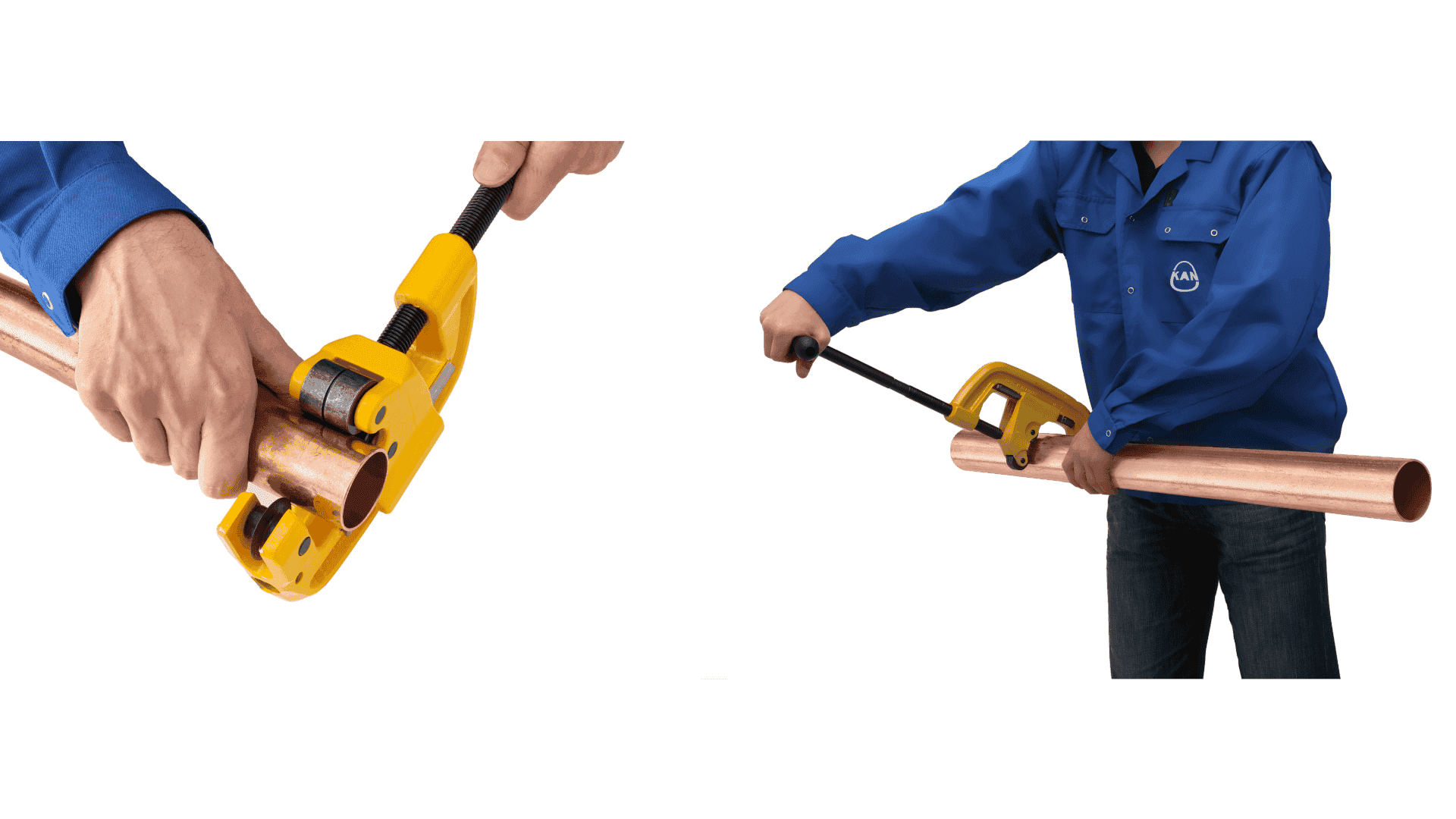

Utnij rurę na wymaganą długość.

Do cięcia rur użyj specjalnych obcinaków krążkowych, wykonując je prostopadle do osi rury.

Przygotuj odcinek uciętej rury.

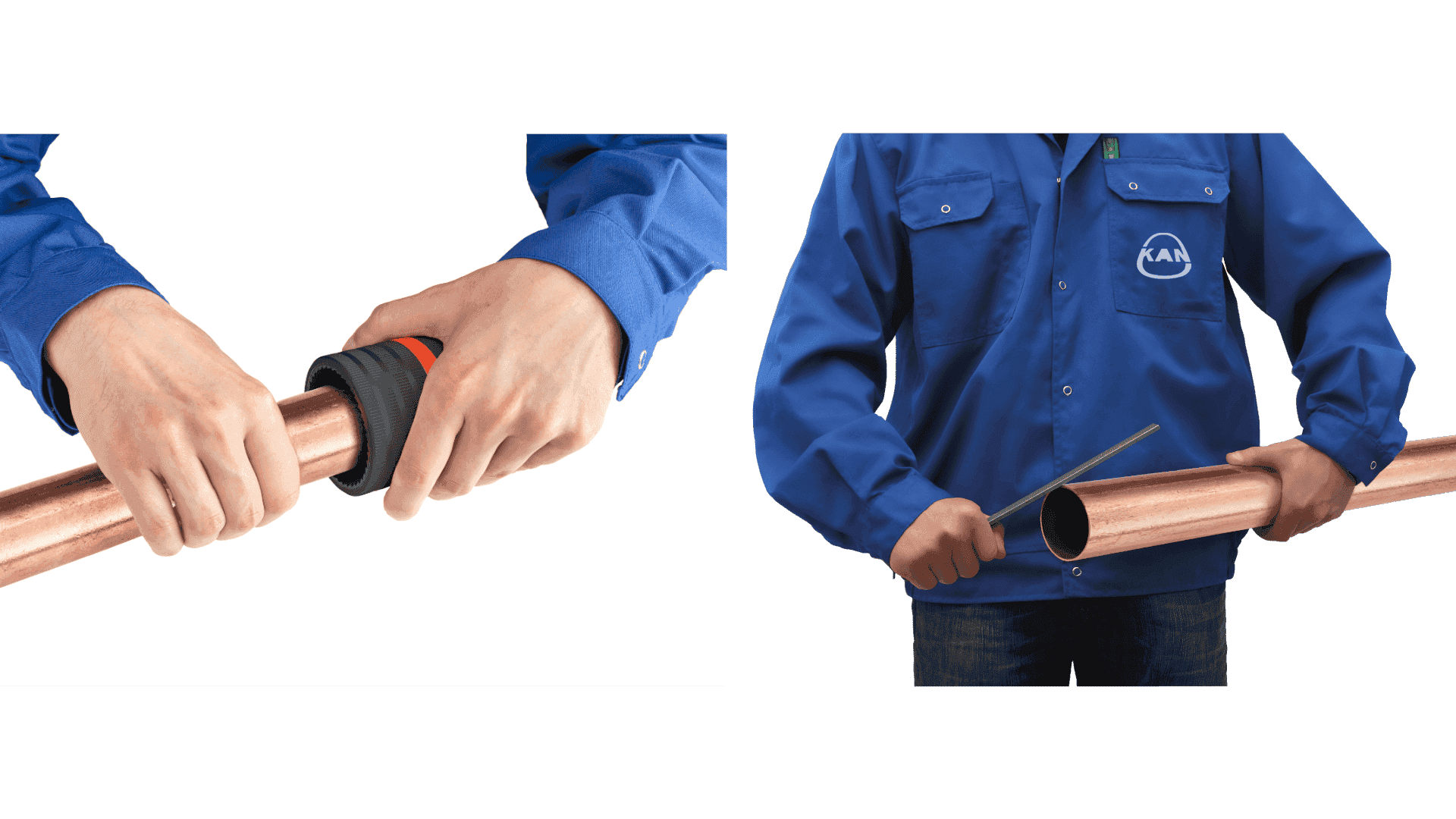

Używając ręcznego fazownika (dla średnic 66,7 – 108 mm półokrągłego pilnika) sfazuj na zewnątrz i wewnątrz końcówkę obciętej rury, usuń z niej wszelkie opiłki mogące uszkodzić O‑Ring w czasie montażu.

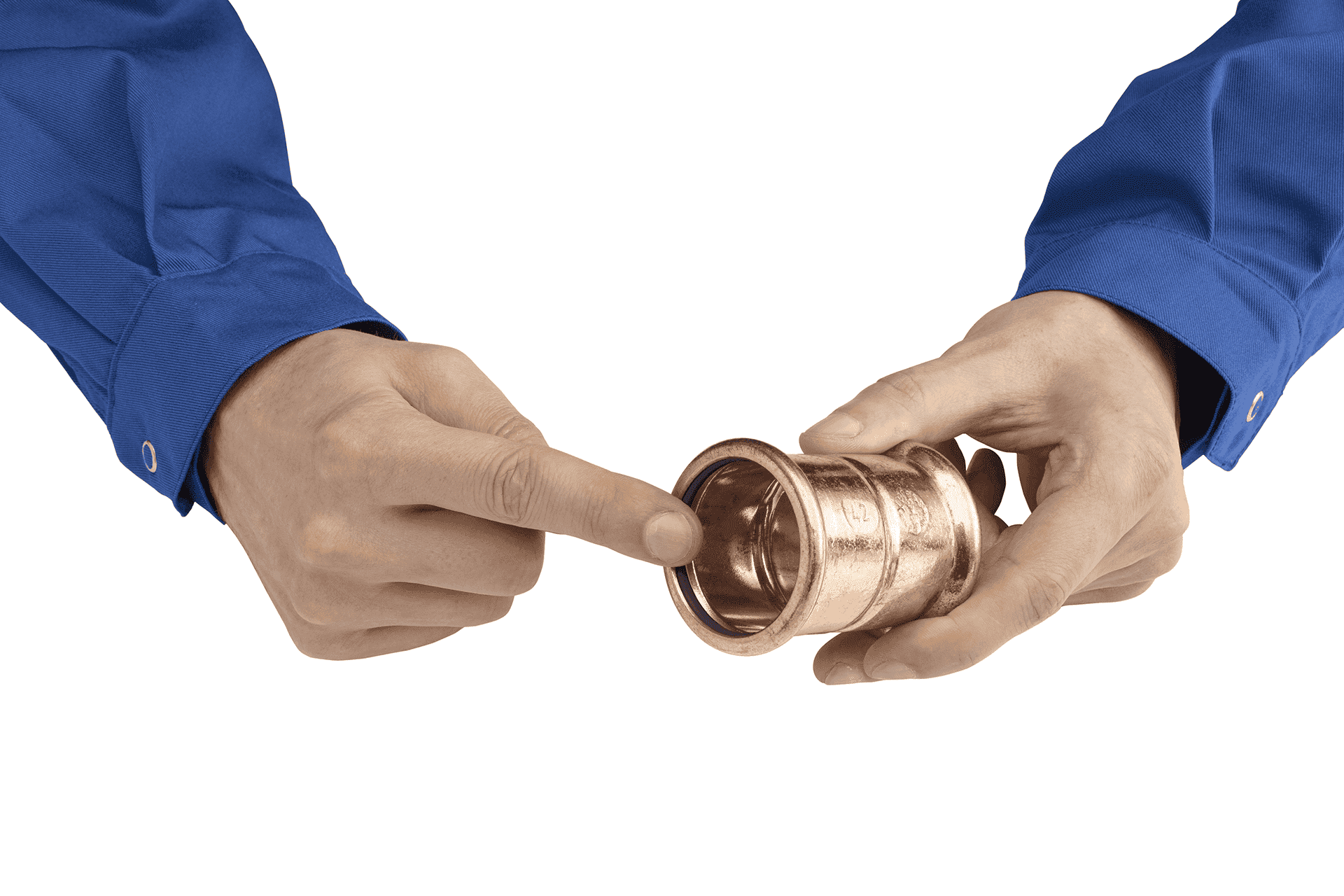

Przeprowadź kontrolę obecności i stanu O-Ringu w kształtce.

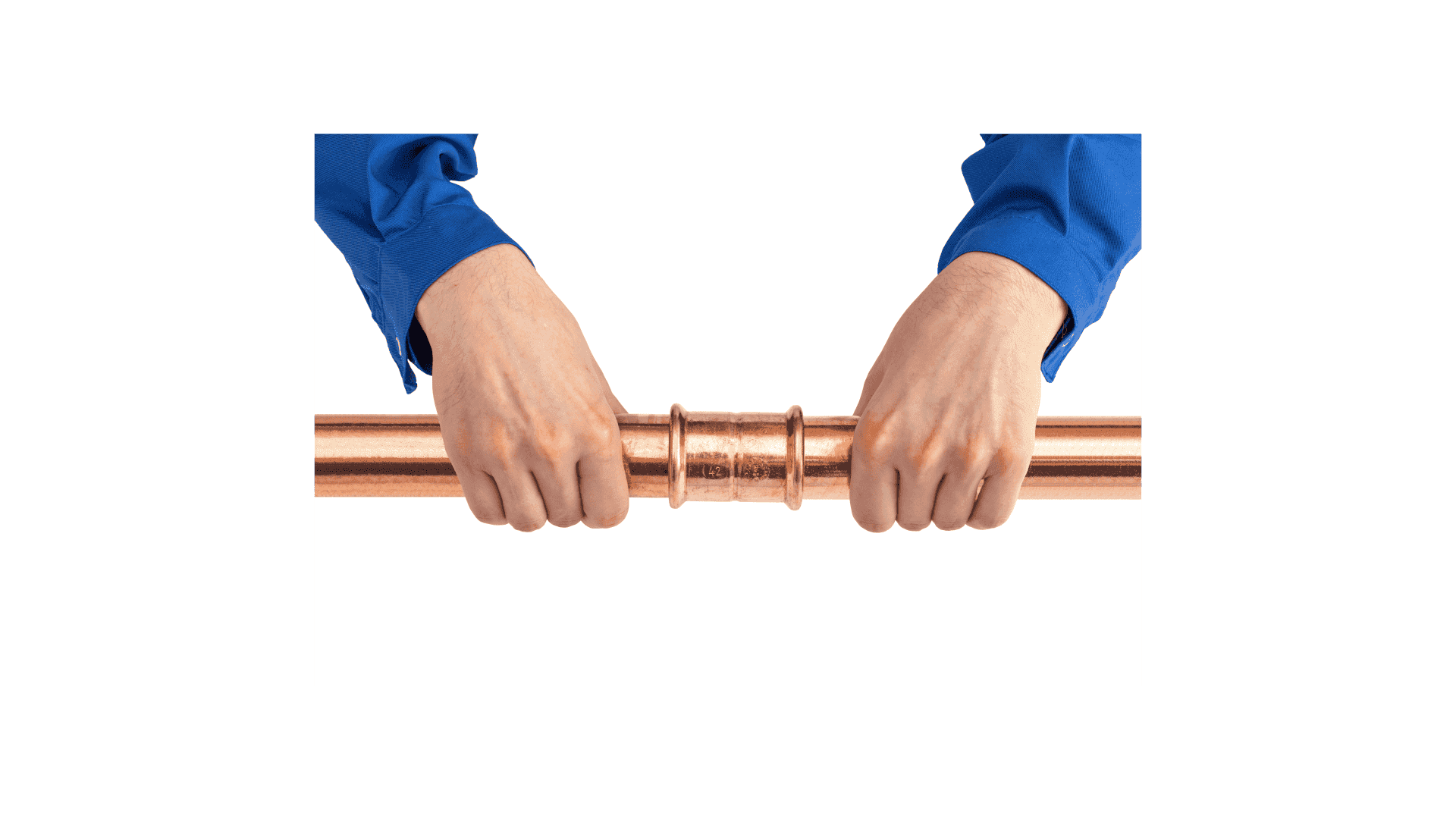

Wsuń rurę w kształtkę na wymaganą głębokość.

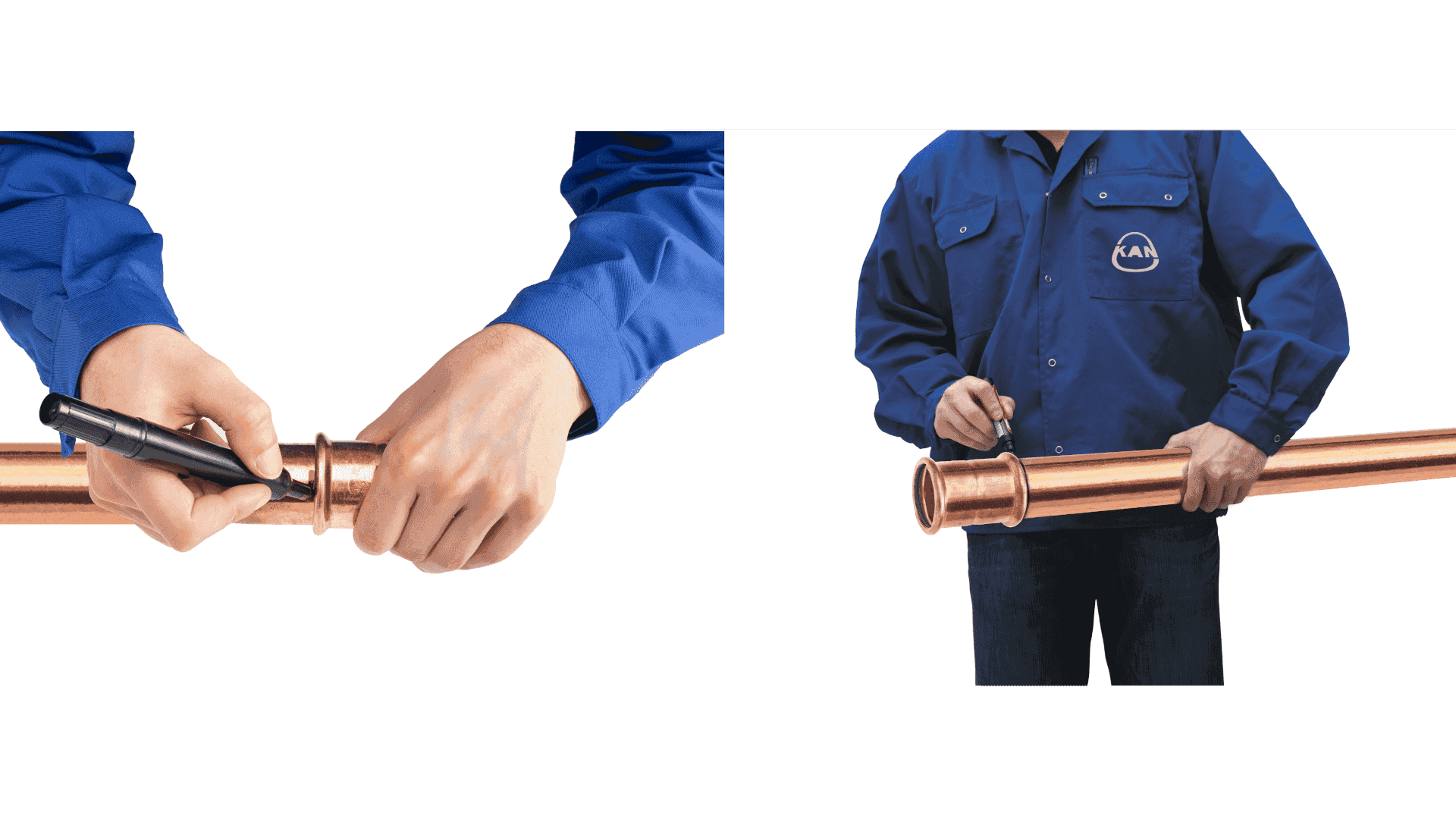

Zaznacz wymaganą głębokość wsunięcia rury w kształtkę.

Jest to niezbędne dla uzyskania właściwej wytrzymałości połączenia.

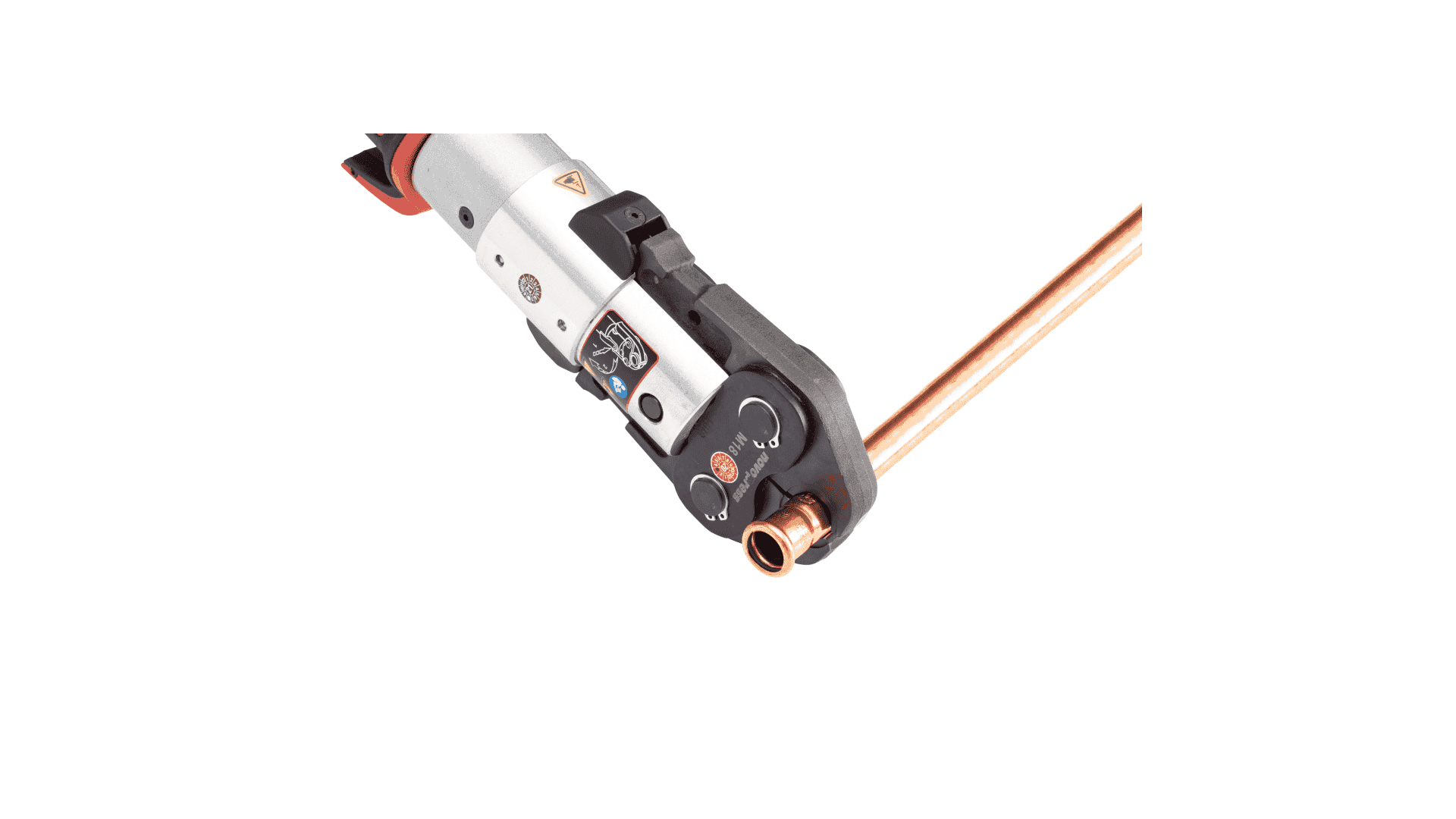

Zaciskając średnice w przedziale 15-35mm załóż odpowiednio dobraną szczękę prasującą na kształtkę i wykonaj zaprasowanie.

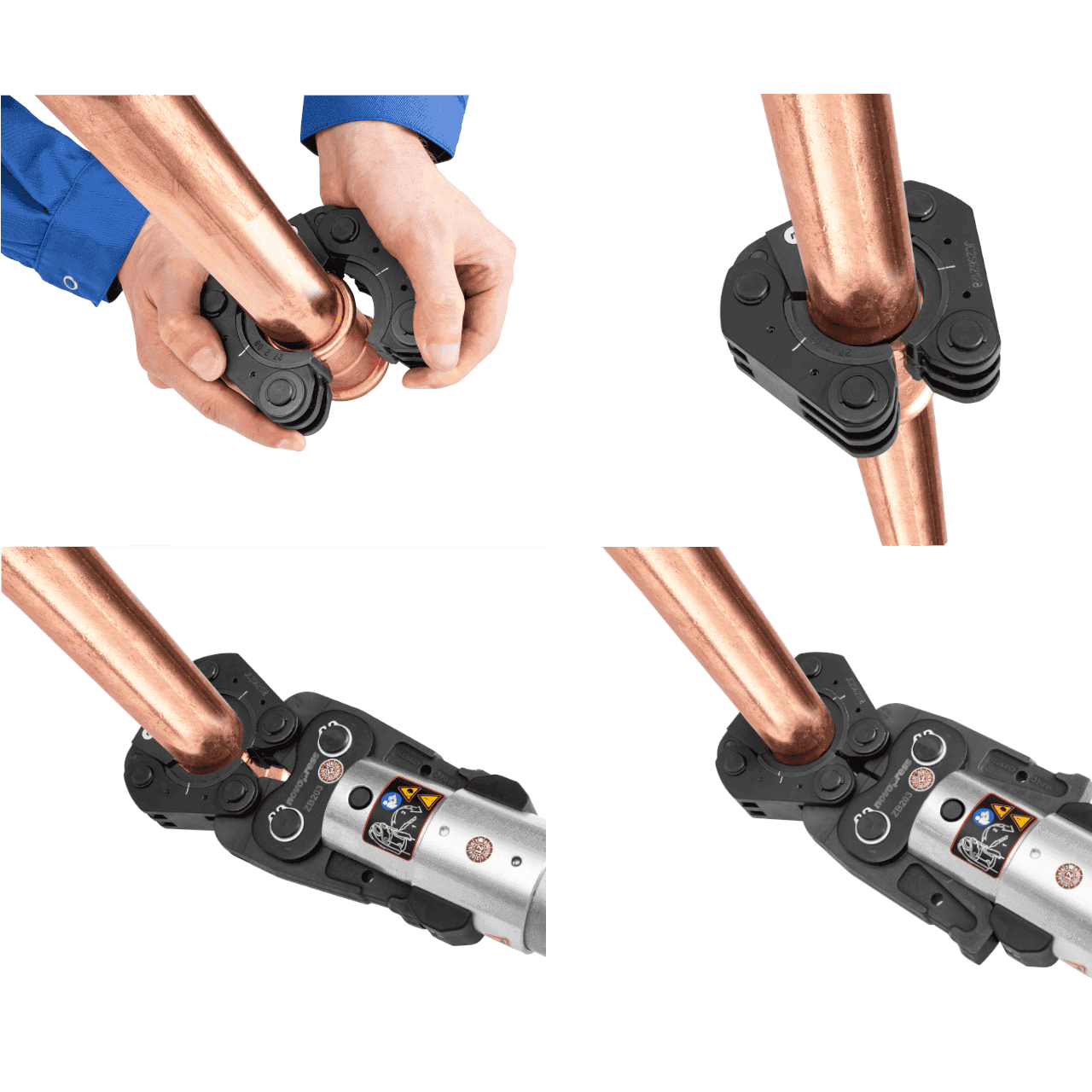

Do zaprasowania większych średnic (40 i 54 mm) zastosuj specjalne szczęki opaskowe typu "Snap-on"

rozłożoną szczękę załóż na kształtkę
zaciskarkę z uprzednio zamontowanym, odpowiednim adapterem podłącz do szczęki
wykonaj zaprasowanie
